Ochrona ESD w przemyśle. Jak ubiór pracownika wpływa na bezpieczeństwo elektroniki?
W nowoczesnym przemyśle elektronicznym i sektorze zaawansowanych technologii, niewidzialne zagrożenia stanowią największe wyzwanie dla bezpieczeństwa i ciągłości produkcji.
Jednym z największych źródeł ładunków elektrostatycznych w środowisku pracy jest sam pracownik oraz jego ubiór. Odzież wykonana z materiałów nieposiadających właściwości elektrostatycznie rozpraszających sprzyja gromadzeniu się ładunków elektrostatycznych. Ich niekontrolowane wyładowanie może prowadzić do uszkodzenia wrażliwych komponentów elektronicznych, a w konsekwencji do wysokich strat finansowych.
Czym jest ESD i dlaczego zagraża Twojej produkcji?
ESD (ang. ElectroStatic Discharge), to nagły przepływ ładunku elektrycznego pomiędzy obiektami o różnych potencjałach elektrycznych. Pojawia się w momencie wyrównania potencjałów między naładowanym obiektem a komponentem elektronicznym. Choć zjawisko to często kojarzy się z przeskokiem widocznej iskry, w środowisku produkcji elektroniki wyładowanie najczęściej następuje podczas kontaktu naładowanego operatora lub narzędzia z chronionym elementem.
Zazwyczaj wyładowanie takie jest niesłyszalne i niewidoczne dla ludzkiego oka, ale niesie ze sobą energię wystarczającą do zniszczenia najbardziej wrażliwych struktur:
- elementów półprzewodnikowych i układów scalonych;
- wąskich ścieżek połączeniowych na płytkach PCB;
- diod ochronnych na liniach sygnałowych.
Czynnik RH (wilgotność względna) a ochrona ESD w przemyśle.
Ważnym parametrem jest RH (Relative Humidity), czyli wilgotność względna powietrza.
Wraz ze spadkiem wilgotności wzrasta zdolność materiałów do gromadzenia ładunków elektrostatycznych. Wilgotność na poziomie około 12% RH stanowi szczególnie wymagające środowisko pracy, w którym:
- ładunki elektrostatyczne łatwo się gromadzą na ciele i odzieży;
- materiały o niewystarczających właściwościach elektrostatycznych łatwiej ulegają elektryzowaniu;
- Wyładowania elektrostatyczne są częstsze i silniejsze;
- ryzyko uszkodzeń elektroniki znacząco rośnie.
Co to oznacza dla odzieży ESD?
Przy 12% wilgotności w strefach produkcyjnych należy stosować odzież spełniającą wymagania normy EN 61340-5-1.
- wymagana jest odzież testowana według norm ESD
- odzież powinna być wykonana z materiałów zawierających odpowiednio rozmieszczone włókna przewodzące
- włókna przewodzące powinny zachowywać swoje właściwości również przy niskiej wilgotności względnej
Jak zabezpieczać strefy EPA? Odzież antyelektrostatyczna ESD
Odzież ESD zapewnia ochronę elementów wrażliwych na wyładowania elektrostatyczne przed wyładowaniami i polami elektrostatycznymi. Odzież ta jest stosowana w tzw. pomieszczeniach EPA, które spełniają odpowiednie specyfikacje i normy. Odzież ESD umożliwia ograniczone gromadzenie się ładunków elektrostatycznych na powierzchni odzieży oraz wspomaga ich kontrolowane odprowadzanie poprzez system uziemienia użytkownika, zapobiegając:
– wyładowaniom elektrostatycznym
– uszkodzeniom produkowanych komponentów.
Odzież powinna spełniać wymagania normy EN 61340-5-1. Norma ta określa pomiar rezystancji (między dwoma punktami) mierzony przy określonej temperaturze i wilgotności względnej otoczenia.
Które branże muszą wdrożyć normę EN 61340-5-1?
Wdrożenie normy EN 61340-5-1 jest niezbędne w sektorach operujących na komponentach wrażliwych na wyładowania elektrostatyczne (ESDS). Precyzyjna kontrola statyczna w procesach produkcyjnych i serwisowych gwarantuje bezpieczeństwo oraz niezawodność gotowych wyrobów.
Wymagania normy EN 61340-5-1 w sektorach wrażliwych na ESD
| Branża | Zastosowanie normy EN 61340-5-1 | Kluczowe wyzwanie |
|---|---|---|
| Elektroniczna | Produkcja półprzewodników i układów scalonych | Ochrona wrażliwych struktur bazowych |
| Motoryzacyjna | Produkcja podzespołów i systemów sterowania | Niezawodność komponentów w trudnych warunkach |
| Lotnicza | Zarządzanie ładunkami w systemach krytycznych | Bezwzględna konieczność eliminacji awarii |
| Medyczna | Produkcja aparatury diagnostycznej i terapeutycznej | Wrażliwość urządzeń na błędy sygnałowe ESD |
| Telekomunikacja | Montaż infrastruktury i sprzętu IT | Ochrona linii sygnałowych i komunikacyjnych |
Zapewnienie pracownikom odzieży ochronnej zgodnej z tą normą pozwala na pełną kontrolę procesów i eliminuje ryzyko kosztownych uszkodzeń elektroniki na każdym etapie produkcji.
Nasi eksperci są do Twojej dyspozycji. Skonsultuj dobór odzieży ESD do strefy EPA w Twoim zakładzie.

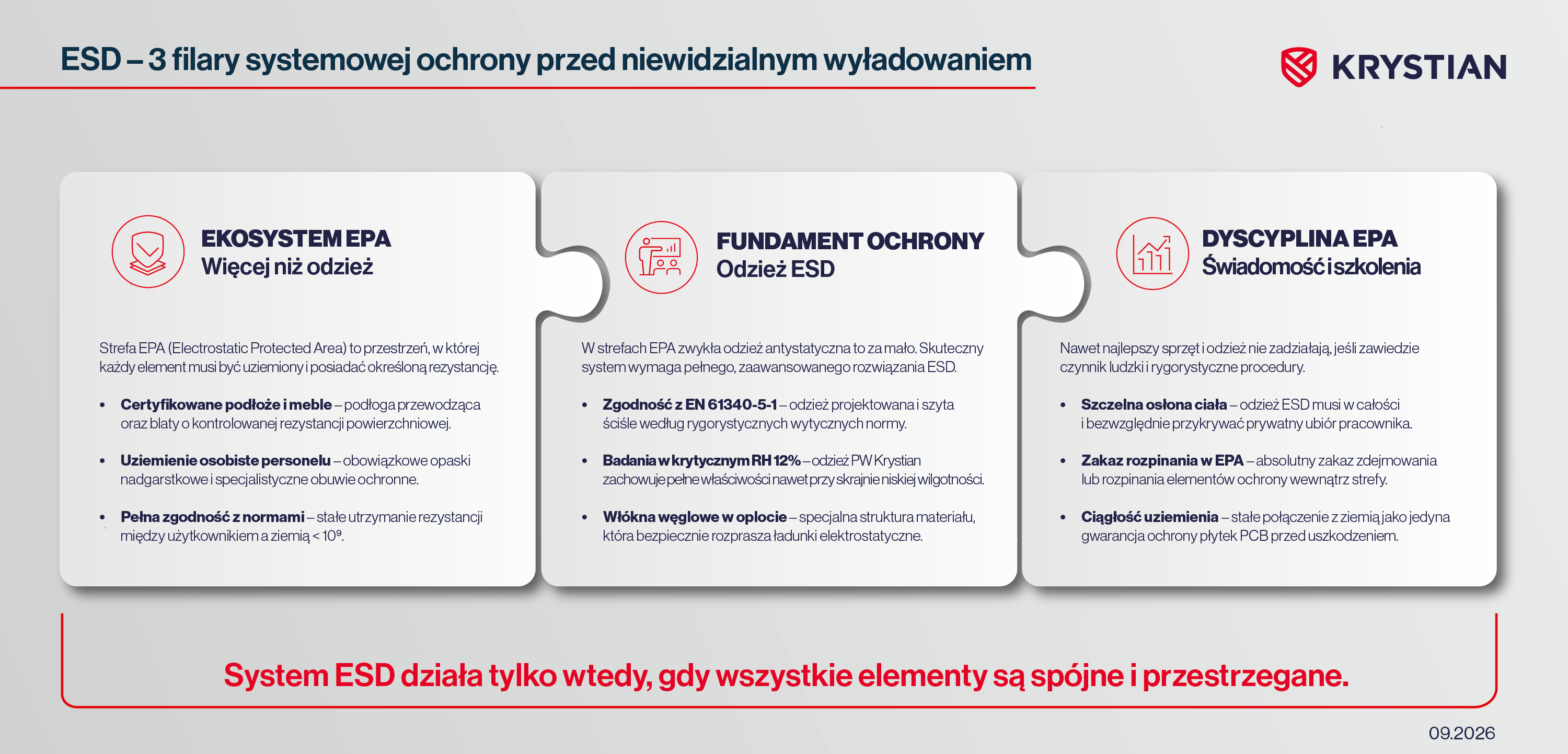

Standardy bezpieczeństwa w strefach EPA
Odzież ESD, przeznaczona jest do prac w warunkach, w których wymagane jest odprowadzanie ładunku elektrostatycznego z ciała człowieka. Skuteczność ochrony ESD zależy nie tylko od jakości samej odzieży, ale przede wszystkim od jej prawidłowego użytkowania w środowisku pracy. Dla zachowania pełnego bezpieczeństwa rezystancja między użytkownikiem a ziemią musi wynosić mniej niż 10^9 Ohm.
Dlatego też pracownik powinien przestrzegać poniższych standardów bezpieczeństwa:
- prawidłowe zakrycie – podczas pracy w strefie zagrożenia odzież ESD musi całkowicie zakrywać ubiór osobisty użytkownik;
- dyscyplina użytkowania - niedopuszczalne jest rozpinanie lub zdejmowanie elementów certyfikowanej odzieży w trakcie pracy w strefie EPA;
- odpowiednie uziemienie - pracownik musi być odpowiednio uziemiony dzięki specjalistycznemu obuwiu ESD i opaski nadgarstkowej.
Odzież ESD od PW Krystian – fundament strefy EPA
Certyfikowana odzież ochronna od PW Krystian może stanowić fundament bezpiecznego stanowiska pracy w strefach EPA, gwarantując niezawodność nawet w skrajnie niskiej wilgotności powietrza na poziomie 12%. Dzięki pełnej certyfikacji zgodnej z normą EN 61340-5-1 oraz zastosowaniu ciągłej sieci włókien przewodzących, nasze rozwiązania skutecznie umożliwiają odprowadzanie ładunków elektrostatycznych i eliminują ryzyko kosztownych awarii komponentów.
Wybór profesjonalnej odzieży ESD to inwestycja w ciągłość produkcji oraz najwyższe standardy bezpieczeństwa w najbardziej wymagających branżach technologicznych.
